新CAK機床安裝步驟

原創： 沈一車床廠 沈一車床廠 2017-04-26   鎮江鑫華數控—王丹

導讀

新購買的機床不能直接投入使用，必須安裝到固定的位置上，經調試后再使用。地基強度、電壓、外界震動、溫度、濕度等環境因素都會影響數控機床的加工精度，按照正確的方法安裝機床不僅能讓機床發揮最優良的性能，也是安全生產的前提條件。下面小編來給您講解一下新CAK數控機床安裝的步驟及注意事項。

 步驟一：機床落位

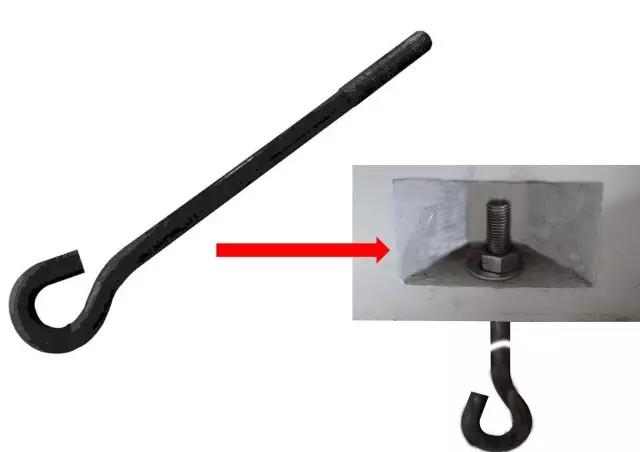

1.采用地腳螺栓安裝

為保證安裝位置正確，安裝地腳時請務必先將地腳螺栓裝于機床地腳孔內，整機落于地基之上，配合灌注混凝土。禁止依地腳位置先行定位地腳螺釘，后安裝機床。

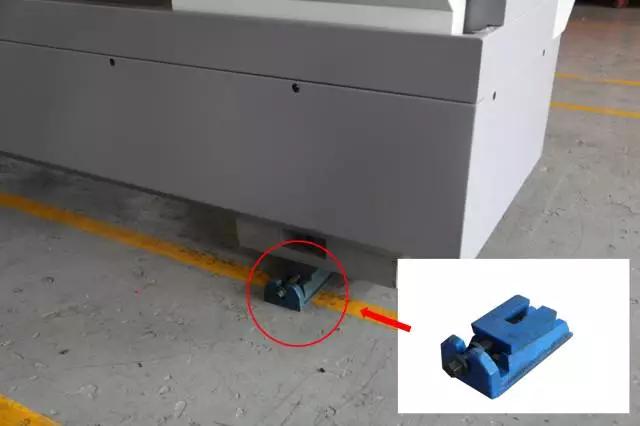

2.采用可調墊鐵安裝

將調整墊鐵分別放在機床各受力點下，每個墊鐵均受力后，然后調整墊鐵。

 步驟二：機床接線

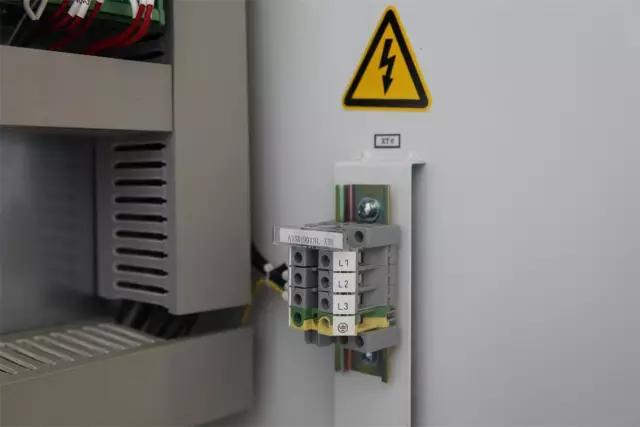

1.接動力線

所使用的電氣接線性能應等于或超過規定的性能；不能將任何可能產生線路干擾的動力電纜接到配電盤上，如電焊機、高頻淬火機等；應由熟練的電氣人員來連接動力線。

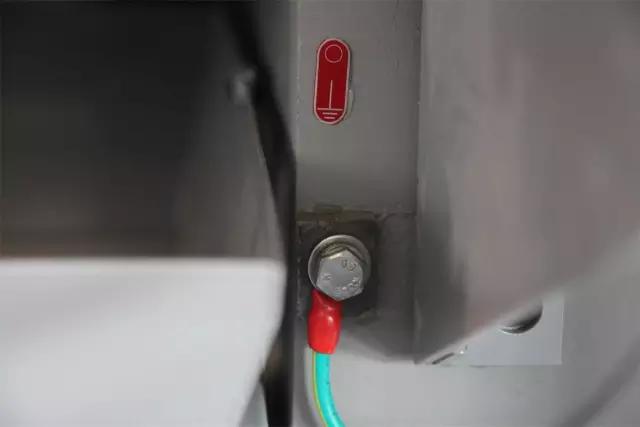

2.接地線

數控機床在生產現場的保護接地是保護操作人員人身安全的重要因素之一，也是影響數控機床可靠性的因素之一，絕不可以把中性線（N）當做機床的保護接地線（PE）使用。

機床應采用圖1的單獨接地法或圖2的共用接地法，不能按圖3的方法接地：

 a.單獨接地方法

 圖1  單獨接地法示意圖

b.共用接地方法

圖2  共用接地法示意圖

c.絕對不允許采用以下方式接地

圖3  不允許使用的接地法

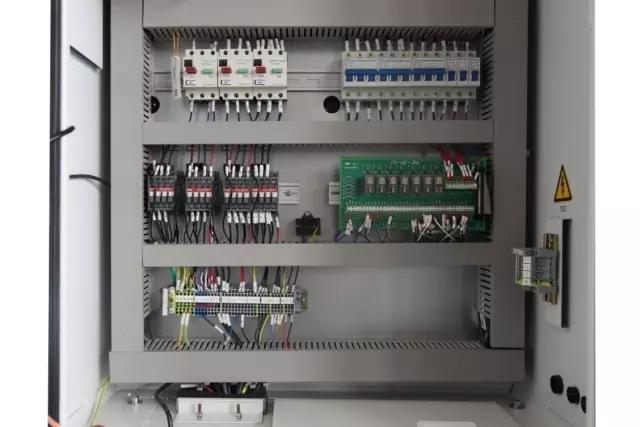

3.內部裝置的連接

在接通機床之前，應做以下工作：

----確保地線連接無誤。

----檢查各接線端子確保全部緊固。

----重新檢查各連接器是否接緊。

----檢查并確保輸入電源相位正確。

 步驟三：加注潤滑油及切削液

----切削液：建議使用嘉實多Syntilo 9930水溶性切削液或同品質產品。

----潤滑油：建議使用昆侖潤滑油或同品質產品，選擇潤滑油時，需根據工作場地環境溫度選擇適合的潤滑油，粘稠度夏季略稠、冬季略稀。

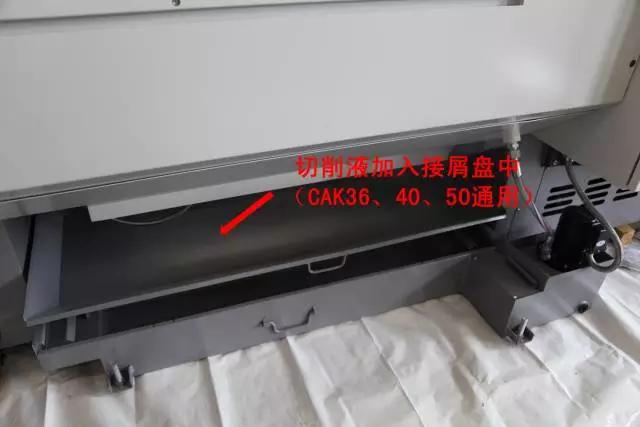

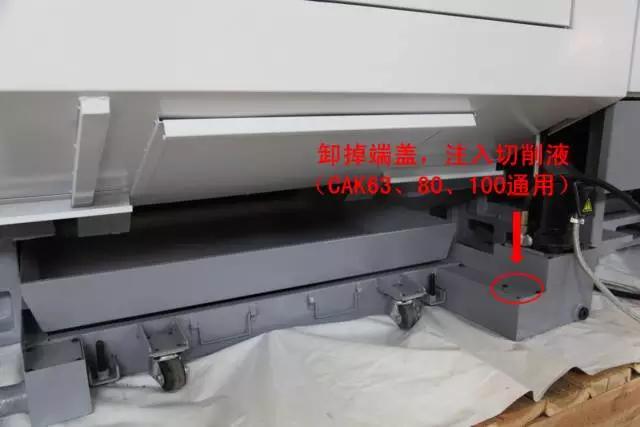

切削液加注位置照片

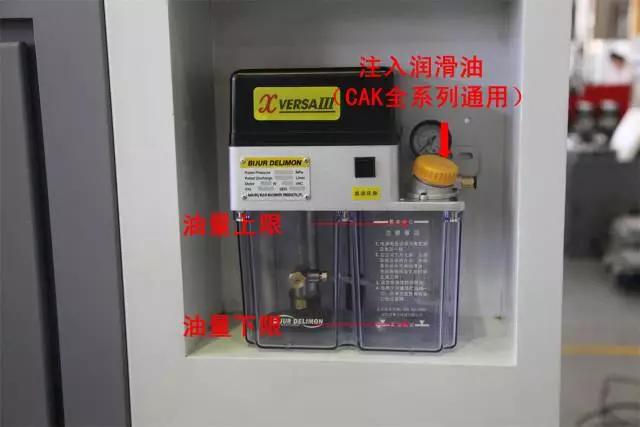

導軌潤滑油加注位置照片

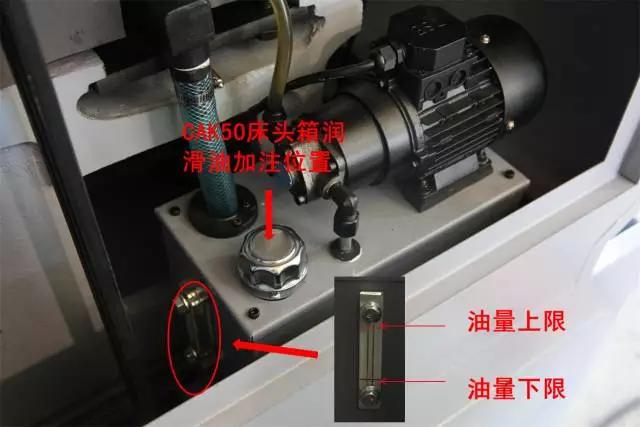

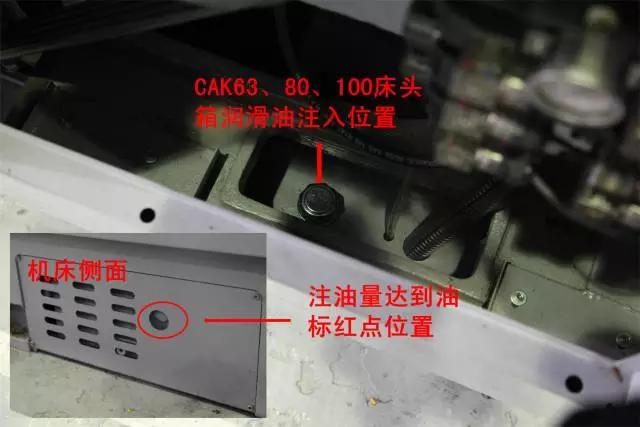

床頭箱潤滑油加注位置照片

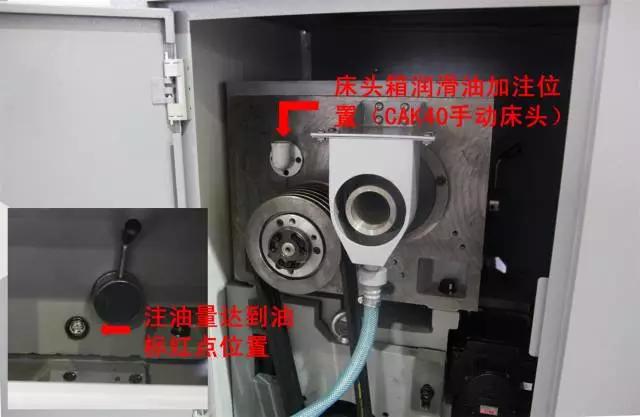

CAK36和CAK40單主軸機床床頭為脂潤滑，無需加注潤滑油。下圖主要介紹機械變檔床頭箱潤滑油的加注方法。
